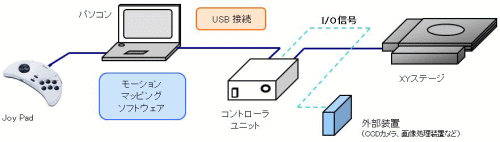

コントローラユニットとパソコンのUSBポートを接続して、付属ソフトウェアTeleMatrixをインストールするだけでセットアップ完了です。USB接続のためノートパソコンでコントロールできます。他部署などへの移動、製造ラインの変更等が容易です。
パソコン画面を見ることなく手元で操作することができるジョイパッドを標準装備しています。XYステージの移動、ステップ送り、カラーマーキングなど各機能をジョイパッドのボタンに割り当てることができます。
コントローラとソフトウェアTeleMatrixは、他社製のXYステージに接続して使用することもできます。
型番 | 薄型ステージ | アクチュエータ ステージ |
門形ステージ | |
---|---|---|---|---|
SCA-75 | SCA-110 | SCB-150 | SCC-200 | |
耐荷重 | 49N (5kgf) | |||
移動量 (mm) |
75 | 110 | 150 | 200 |
テーブルサイズ(mm) | 170 X 130 | 200 X 155 | 210 X 155 | 220 X 220 |
使用モータ | 5相ステッピングモータ(マイクロステップ) | |||
送りネジリード (mm) |
2 | 6 | 8 / 6 | 12 |
移動ガイド | クロスローラーガイド | リニアボールガイド | ||
繰り返し位置決め精度(mm) | ±0.005 | ±0.010 | ±0.05 | |
分解能(μm) (変更可能) |
1.0 | 1.2 | 0.8 / 1.2 | 1.2 |
薄型なので各種顕微鏡に取り付けることができます。
移動ガイドがクロスローラーガイドなので高精度な移動が可能です。
実体顕微鏡に簡単に取り付けることのできる価格を抑えたステージです。
実体顕微鏡の台座ごと、ステージのベースプレートに載せるだけです。
Y軸にマイクロスコープを取り付ければ、200X200の範囲で観察することができます。コントローラは内蔵しており直接パソコンと接続します。
移動範囲はお客様の仕様に合わせて対応することも可能です。
型番 | SCZ-1A |
---|---|
制御軸数 | 2軸 |
最大出力周波数 | 5MHz |
ドライバタイプ | マイクロステップ |
ドライバ定格電流 | 0.30A/相〜0.75A/相 |
外部装置制御用 入出力 |
入力4点(フォトカプラ入力)/ 出力4点(オープンコレクタ出力) |
通信インターフェース | USB1.1(FULL SPEED(12Mbps))またはUSB2.0 の1ポート |
安全機能 | 非常停止ボタン |
入力電源 | AC100V 50/60Hz |
最大消費電力 | 80W |
外形寸法 | 230(W)X231(D)X88(H) (突起部含まず) |
ソフトウェア
以下のオペレーティングシステム(OS)にインストールできます。
Windows XP 32bit版(日本語版)
Windows Vista 32bit版(日本語版)
ハードウェア
ディスプレイ:ハイカラー(16bit)Super XGA(1024X768)以上の解像度のモニター
USBポート:USB1.1(FULL SPEED(12Mbps))またはUSB2.0 の1ポート
